以分析UC3842启动脚电压偏低(假定降为+13v)为例，详备电压偏低原因分析及锤真金不怕火手段。
在平方情况下，UC3842启动脚电压应在+16V以上，芯片智商启动平方责任。
前提条款:+300v电压要平方。
+300V平方诠释整流滤波部分没问题，问题出在给3842提供启动电压的启动电路或3842自身过头外围负载。
要么是“供给”的电压不够，要么是“耗尽”的电流太大，把电压拉低了。
整机电路图如下
故障原因分析
一、启动电路问题（最常见）

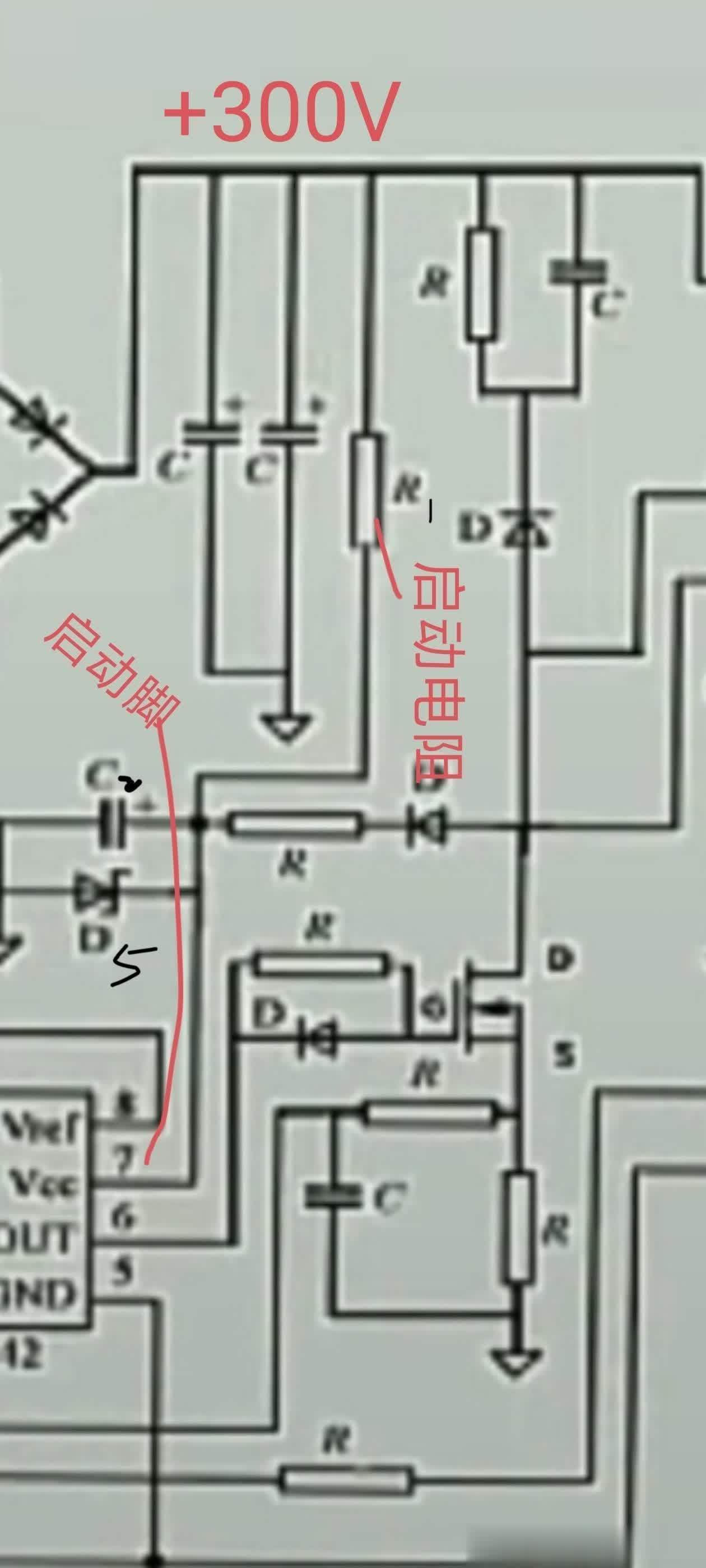

如图示
①启动电阻R1问题
从图中不错看出，7脚是芯片启动脚。芯片启动电压是从+300V高压端，通过电阻R1降压，为3842的第7脚（Vcc）的滤波电容C2充电。这个电阻R1被称为“启动电阻”。
当电阻R1阻值变大或开路时，那么充电电流就会变小，导致Vcc电容C2上的电压高潮渐渐且无法达到16V，最终停留在13V傍边。
维修时更换同阻值功率稍大的电阻。

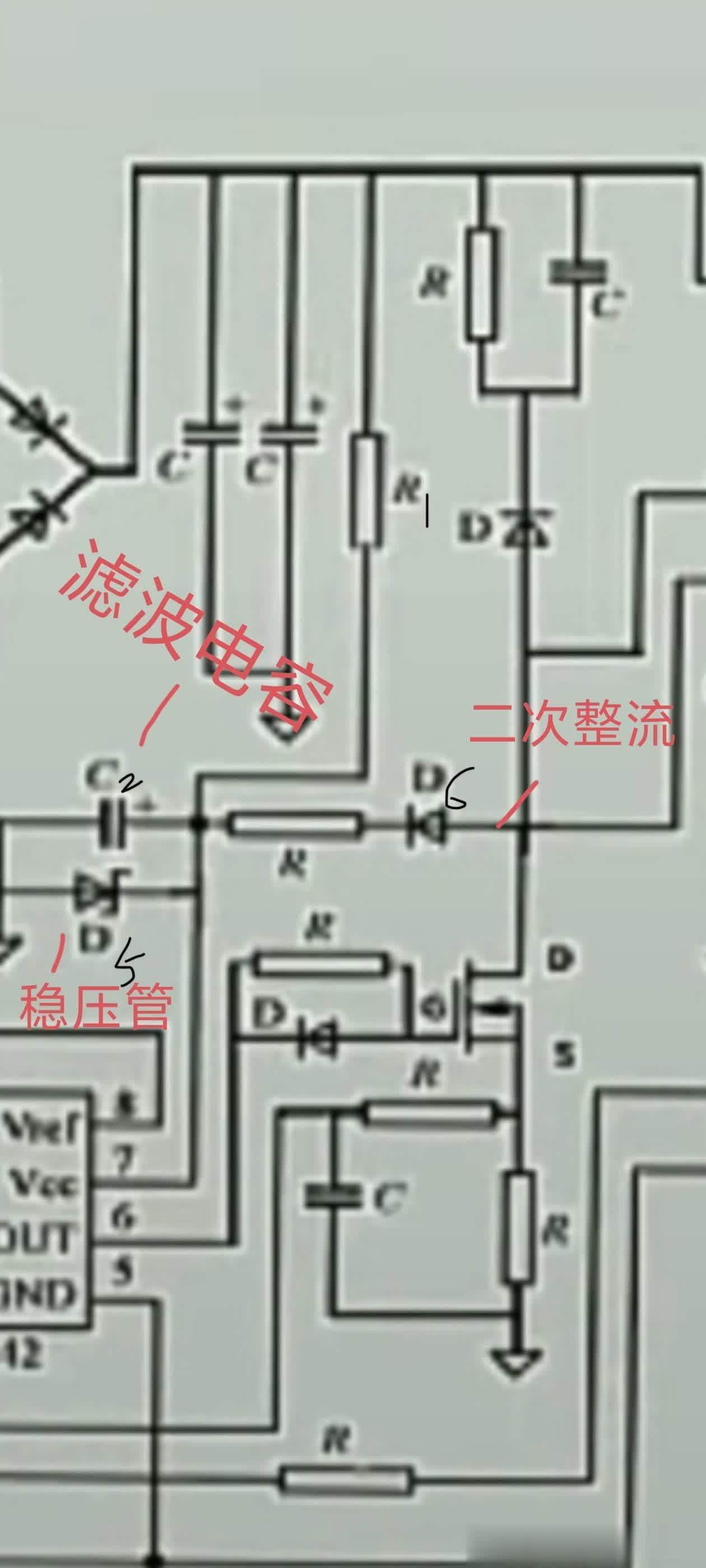

②启动电路滤波电容C2及稳压管D5问题
若是R1阻值平方，但C2饱读包、容量变小、走电，亦然变成启动电压下跌的主要原因。
此外稳压管D5性能不良，走电也会变成。D5为+18V或+20V稳压管。
如图所示
二、UC3842自身或其径直负载短路
UC3842芯片里面损坏，或其供电引脚（Vcc）外围的元件（罕见是稳压管）有短路，导致电流被大批耗尽，将启动电压拉低。
①UC3842芯片损坏： 里面短路，Vcc脚对地（GND）电阻变小。这瑕瑜时时见的原因。
②芯片7脚外围元件走电许多电路在Vcc脚和地之间会并联一个18V或20V的稳压管用于过压保护。若是这个稳压管击穿短路，会径直将电压钳位在0.7V傍边。若是它软击穿或走电，则会将电压拉低到像13V这么的一个扞拒稳值。
三、二次供电回路问题
响应绕组或二次整流供电回路问题（固然芯片未责任，但也需接洽）
当3842启动后，主变压器会有一个挑升的响应绕组（补助绕组）来为芯片提供抓续的责任电压。若是这个绕组后头的整流二极管D6走电短路或滤波电容C2短路走电，可能会在启动时就驱动“拉后腿”，导致电压下跌。
如图示
四、维修法式和排查手段
领先友情教导:
安全第一！
+300V电压很高，操作时务必断电，并对高压电容进行放电后再进行测量。
锤真金不怕火手段
第一步：静态电阻测量（断电下进行）
①测量Vcc脚对地电阻： 用万用表电阻档，红表笔接地，真钱牛牛app黑表笔接3842的第7脚（Vcc）。平方应该有几百欧姆到几千欧姆的阻值。若是阻值止境小（如几十欧姆或几欧姆），诠释Vcc对地有短路，重心查抄：
拆下Vcc脚的稳压管D5，再测电阻。若是归附平方，诠释稳压管损坏。
若是阻值仍是很小，很可能是3842芯片自身损坏。不错先拆下芯片再测，若是板子上阻值平方了，等于芯片坏；若是照旧小，诠释PCB板上有短路。
②测量启动电阻阻值（断电下）：
找到流通+300V和3842第7脚的阿谁/那些大功率高阻值电阻R1。将它焊下来一脚再进行测量，看阻值是否平方（举例，两个150K的串联应该是300K）。若是阻值变得止境大（如几兆欧）或无限大，等于它坏了。
{jz:field.toptypename/}第二步：动态电压测量（通电下进行，相等防备！）
若是静态测量没发现显然短路，不错通电测量。
①再次说明电压：
通电，测量3842第7脚电压，说明是否在13V傍边杰出或舒服。
②监测电压变化：
不雅察这个13V电压是舒服的，照旧在渐渐高潮或下跌。若是止境渐渐地高潮但恒久超不外16V，极大致率是启动电阻变值。
③割线排查：
这是一个灵验的定位法式。
法式A（断开负载）：
找一个电烙铁，快速地将3842的第7脚撬起，使其与电路板脱离。然后通电测量电路板上第7脚焊盘的电压。
若是电压短暂高潮到20V及以上，诠释启动电路是好的，问题出在3842芯片自身或其Vcc旅途上的其他负载（如稳压管）。
若是电压照旧唯有13V，诠释问题出在启动电阻或前级供电上。
法式B（断开供电）： 若是怀疑是响应绕组后续电路短路拉低了电压，不错找到响应绕组的整流二极管D6，将其一端焊开。这么只留住启动电路给Vcc供电。然后再测第7脚电压。
若是电压归附平方，诠释问题在响应绕组的整流、滤波部分。
若是电压仍是低，问题就在启动电阻或芯片自身。
以上只为分析示例，芯片某脚电压偏低可模仿此法分析锤真金不怕火，必能一本万利。[玫瑰]
